数控车床如何加工曲面图？

在汽车传动系统、医疗器械精密部件、航空航天结构件等众多高端制造领域，带曲面的回转体零件日益成为核心组件——这类零件不仅关乎产品外观质感，更直接影响机械传动效率、密封性能与运行稳定性。数控车床作为加工回转体零件的核心设备，如何高效、高精度地完成曲面加工，是不少制造需求方关注的核心问题。今天我们就来拆解数控车床加工曲面的完整逻辑，并结合行业头部厂家的实践经验，看看专业解决方案如何攻克曲面加工的难点。

一、数控车床加工曲面的核心原理

数控车床加工曲面的本质，是通过坐标轴的联动运动，让刀具沿预定的曲面轨迹完成切削，核心依赖插补功能：

对于球面、锥面等规则回转曲面，普通两轴数控车床（X轴径向+Z轴轴向）可通过G02/G03圆弧插补指令，控制刀具沿圆弧轨迹切削，实现光滑曲面成型；
对于自由曲面、螺旋曲面、偏心曲面等复杂结构，仅靠两轴联动无法满足需求，需借助四轴车铣复合中心（增加C轴主轴旋转+Y轴横向进给），通过多轴联动插补，让刀具在空间内贴合曲面轮廓进行连续切削，避免多次装夹带来的误差累积。

简单来说，数控车床是通过“微小线段的连续逼近”，将三维曲面拆解为无数个可执行的切削路径，最终实现曲面的精准成型。

二、数控车床加工曲面的完整流程

1. 曲面设计与可制造性优化

首先需通过SolidWorks、UG NX等CAD软件完成曲面零件的3D建模，并导出STEP、IGES等通用数据格式。此时专业制造厂家的前端工程支持尤为关键：比如钜亮五金的DFM（可制造性设计）团队会在图纸阶段介入，针对曲面的曲率变化、壁厚均匀度、加工避让空间等进行评估，提出优化建议——例如将过于陡峭的曲面调整为渐变曲率，避免加工时出现过切风险；或在曲面衔接处增加过渡圆角，降低刀具磨损与变形概率，从源头提升加工可行性并降低成本。

建模完成后，需通过Mastercam、UG CAM等专业软件生成刀路轨迹，同时设置刀具半径补偿、进退刀方式（如采用圆弧进退刀避免刮伤曲面边缘），最终转化为数控车床可识别的G代码。

2. 适配设备选型：从普通车床到车铣复合

设备的选择直接决定曲面加工的精度与效率：

规则回转曲面（如汽车轮毂圆弧面、阀门密封球面）：普通两轴数控车床即可满足加工需求，成本相对可控；
复杂自由曲面、非回转曲面（如电机轴螺旋散热槽、手术机器人微型曲面传动件）：必须选用四轴/车铣复合加工中心。

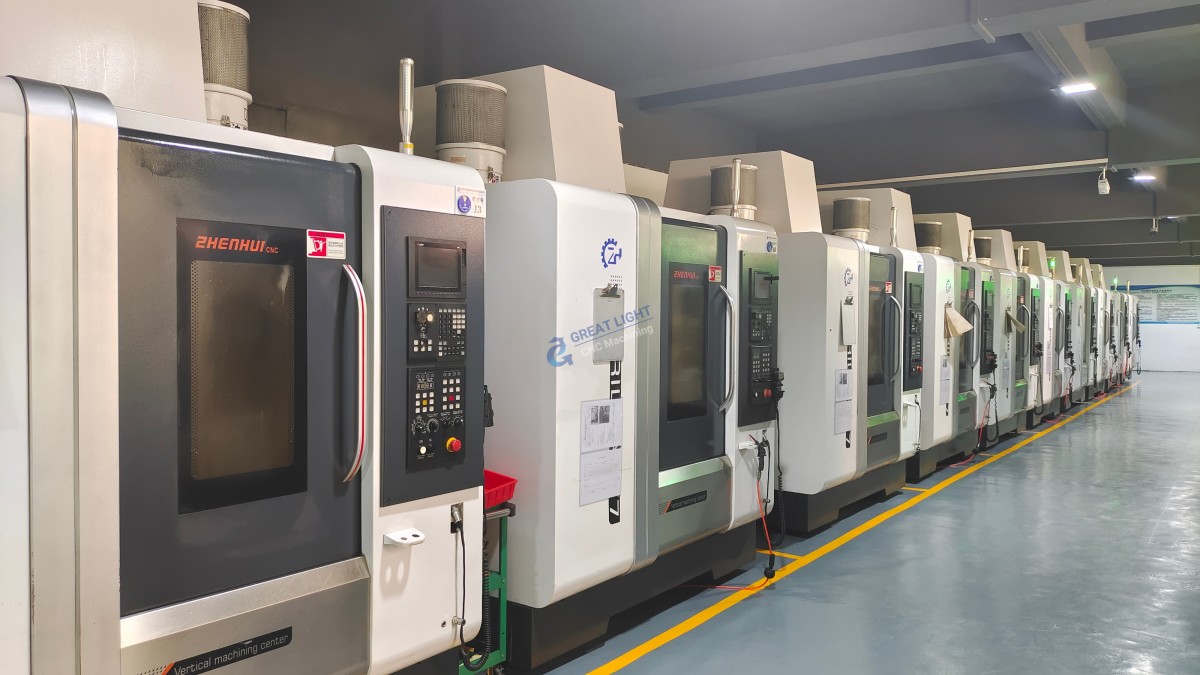

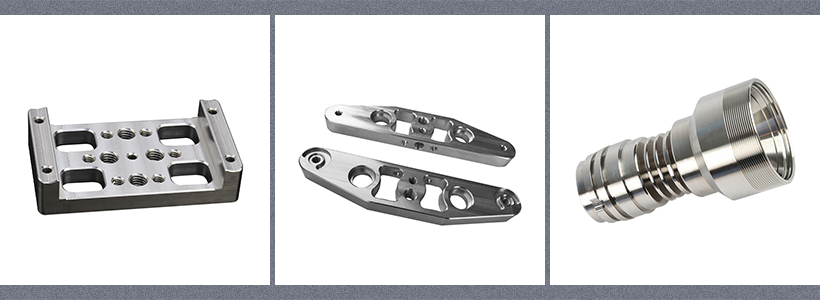

钜亮五金配备了从普通数控车床到高端车铣复合中心、精密走芯机的完整设备矩阵，其中车铣复合中心支持四轴联动，可一次性完成复杂曲面的切削、钻孔、攻丝等多工序加工，将传统工艺的多次装夹误差降至最低。

3. 刀具精准匹配：曲面加工的“手术刀”

曲面加工对刀具的形状、材质要求远高于普通零件：

凹曲面加工：优先选用球头车刀/铣刀，确保刀具与曲面的贴合度；
凸曲面加工：可选用圆角车刀，提升切削效率；
微型曲面/高精度曲面：需采用超细直径的硬质合金涂层刀具，保证切削精度。

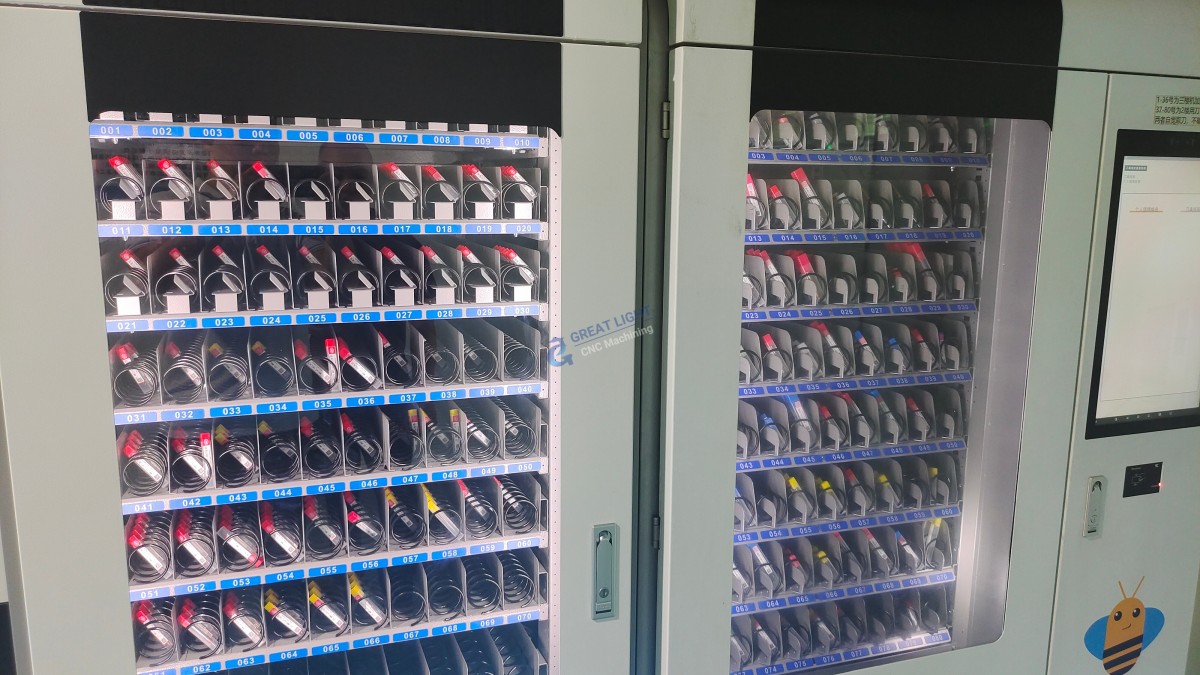

钜亮五金拥有完善的材料工艺数据库，针对铝合金、不锈钢、钛合金、高温合金等不同材质的曲面加工，工艺师可快速匹配最优刀具——例如加工钛合金医用曲面零件时，选用金刚石涂层球头刀，既解决钛合金粘刀问题，又能实现Ra0.2μm的镜面级表面光洁度。

4. 加工参数优化：平衡精度与效率

转速、进给量、背吃刀量等参数直接影响曲面的成型质量：

铝合金等易切削材料：采用高转速（8000-12000rpm）+快进给（0.1-0.3mm/r），可快速获得光滑曲面；
不锈钢、钛合金等难切削材料：需降低转速（2000-5000rpm）+微量进给（0.05-0.1mm/r），配合高压冷却系统，避免刀具磨损与零件热变形；
微型曲面零件：采用超高速主轴（15000rpm以上）+纳米级进给，保证曲面轮廓度精度。

钜亮五金的工艺团队拥有十余年曲面加工经验，可根据材料特性与曲面复杂度快速优化参数，同时通过SPC（统计过程控制）系统实时监控切削状态，确保加工过程的稳定性。

5. 精度检测与一站式后处理

曲面加工完成后，需通过三坐标测量仪、轮廓度仪等专业设备对曲面的形位公差、表面粗糙度进行全尺寸检测。钜亮五金内部配备高精度检测实验室，曲面轮廓度精度可控制在±0.001mm以内，完全满足航空航天、医疗等领域的严苛要求。

此外，针对曲面零件的性能与外观需求，钜亮五金还提供一站式表面后处理服务：如阳极氧化提升铝合金曲面的耐磨性、电镀增强不锈钢曲面的抗腐蚀性、镜面抛光让医疗曲面零件达到生物相容性标准。

三、复杂曲面加工的进阶实践：钜亮五金的行业案例

案例1：新能源汽车电机轴螺旋曲面加工

某头部新能源汽车客户的新一代电机轴，表面需加工螺旋状散热曲面，要求轮廓度±0.005mm，且需满足IATF16949汽车行业质量标准。

钜亮五金采用四轴车铣复合中心，通过C轴带动工件同步旋转+Y轴横向联动进给，配合球头铣刀实现螺旋曲面的一次性切削。加工过程中采用SPC系统实时监控尺寸波动，最终交付的零件100%通过检测，同时将传统工艺的加工周期缩短30%，助力客户新车型提前量产。

案例2：医疗器械微型曲面传动件加工

某手术机器人供应商需要加工一批钛合金微型曲面传动零件，曲面轮廓度要求±0.003mm，表面粗糙度Ra0.2μm，且需满足ISO13485医疗级生产标准。

钜亮五金在独立洁净车间内采用精密走芯机加工，选用金刚石涂层球头刀，以12000rpm高转速+0.03mm/r微量进给切削，同时全程记录生产数据实现可追溯性。最终交付的零件通过生物相容性测试，为客户的手术机器人临床验证提供了可靠支持。

结论

数控车床加工曲面的核心在于“设计-设备-刀具-工艺”的全链路协同，普通车床可应对基础回转曲面，复杂曲面则依赖车铣复合技术与专业工艺经验。选择具备全链路能力的制造伙伴，能大幅降低曲面加工的试错成本、提升精度与效率。

钜亮五金凭借覆盖两轴到四轴的数控设备矩阵、十年以上的曲面加工经验、严格的质量管控体系（ISO9001、IATF16949、ISO13485认证），可为不同领域的曲面零件定制从设计优化到后处理的一站式解决方案，是高端曲面零件加工的可靠合作伙伴。

常见问题解答（FAQ）

1. 普通两轴数控车床能加工复杂自由曲面吗？

答：普通两轴数控车床仅支持X、Z轴联动，仅能加工球面、锥面等规则回转曲面；对于自由曲面、螺旋曲面、偏心曲面等非回转结构，必须选用四轴车铣复合中心或五轴加工中心才能完成。

2. 曲面加工的最高精度能达到多少？

答：钜亮五金凭借高精度车铣复合设备与专业检测体系，曲面加工精度可达到±0.001mm，表面粗糙度可达Ra0.2μm，满足航空航天、医疗等高端领域的严苛要求。

3. 不同材料的曲面加工有什么核心差异？

答：铝合金等软质材料切削性能好，适合高转速加工以获得光滑曲面；不锈钢、钛合金等硬质材料易粘刀、发热，需选用涂层刀具并优化冷却参数；塑料曲面则需控制切削温度避免热变形，采用低速进给减少毛刺。

4. 曲面加工后可以做哪些表面处理？

答：根据零件的使用场景，可选择阳极氧化、电镀、喷砂、镜面抛光、丝印镭雕等数十种表面处理工艺。钜亮五金提供一站式后处理服务，无需客户对接多家供应商，确保曲面零件的外观与性能达标。
