数控加工配合件图纸入门必备5大基础要点

在精密零件加工定制领域，尤其是涉及多零件配合的场景（如齿轮组、轴孔连接、滑动导轨等），数控加工图纸不仅是生产指令的核心载体，更是确保各组件精准咬合、功能达成的“技术语言”。对于初次接触数控加工配合件的客户或工程师而言，读懂并正确绘制配合件图纸需要掌握以下五大基础要点——这些要点既是行业通用的技术规范，也是避免生产误差、缩短交付周期的关键前提。

一、明确配合类型：从“松紧需求”定义公差基准

配合件的核心是“相互关系”，而这种关系的本质由“配合类型”决定。在机械设计中，配合分为三大类，直接影响零件的装配方式与功能表现：

间隙配合：孔的公差带完全在轴的公差带之上（即孔比轴大），装配后存在预定间隙，适用于需要相对运动或热膨胀补偿的场景（如轴承与轴套、气缸活塞与缸筒）。例如，伺服电机输出轴与减速机输入孔若采用H7/g6间隙配合，可保证顺畅旋转且避免卡滞。
过盈配合：孔的公差带完全在轴的公差带之下（即孔比轴小），装配时需施加外力（如压装、热套）使两者紧密结合，适用于传递扭矩或承受轴向力的场景（如联轴器与轴、齿轮与轴的固定）。例如，电机轴与同步带轮若采用过盈配合（如H7/p6），可避免高速运转时打滑。
过渡配合：孔与轴的公差带相互重叠，装配后可能形成间隙或轻微过盈（通常＜0.01mm），适用于要求定位精确但无需频繁拆装的场景（如轴承盖与箱体孔、定位销与安装孔）。例如，精密仪器的导向轴与滑块孔采用过渡配合（如H7/k6），既能保证装配精度，又便于后期维护拆卸。

客户必读：在提交图纸前，需明确每个配合面的功能需求（运动/固定/定位），并在技术要求中标注配合类型（如“Φ20H7/g6间隙配合”），避免仅标注尺寸而忽略公差带选择导致的装配失效。

二、公差与精度等级：从“数字游戏”到功能保障

公差是配合件图纸的“灵魂参数”，直接影响零件的互换性与最终性能。数控加工的精度通常以“IT公差等级”（国际公差等级）表示，等级数字越小，精度越高（如IT5比IT8精度高3倍以上）。

常用精度等级参考：

普通结构件：IT8~IT10（如外壳、支架，公差范围±0.05~±0.15mm）；
精密传动件：IT6~IT7（如齿轮轴、丝杆螺母，公差范围±0.01~±0.03mm）；
高端精密件（如航空航天、光学模组）：IT5甚至更高（公差可达±0.001~±0.005mm）。

关键点：

同一配合件的孔与轴需采用同一精度等级或相邻等级（如孔IT7+轴IT6），避免因精度差导致配合不稳定；
对于五轴数控加工而言，钜亮五金等专业厂商可实现±0.001mm级精度（如钛合金微型零件的定位孔），但需在图纸中明确标注公差值（例如“Φ10±0.002”或“Φ10H7（+0.018/0）”），而非仅依赖“高精度”模糊描述。

客户避坑指南：避免直接要求“越精密越好”——过高的公差要求会增加加工成本（如慢走丝线切割替代普通铣削），且可能超出实际功能需求；应基于配合功能（如间隙需≥0.02mm防止卡死）反推合理公差范围。

三、基准统一原则：从“参照系混乱”到装配一致性

配合件的所有尺寸与公差均需基于统一的“基准体系”，否则不同零件的加工坐标系差异会导致装配错位（例如A零件的“基准面”是左侧端面，B零件的“基准面”是右侧端面，最终无法对齐）。

基准类型：

设计基准：零件功能实现的理论参照（如轴的中心线、孔的底面）；
工艺基准：加工时实际使用的定位面（如夹具夹持的平面、顶尖顶住的轴端）；
测量基准：检测尺寸时使用的参考面（如千分尺测量的起始平面）。

核心要求：图纸中需明确标注“基准符号”（如带字母的圆圈标记），并确保所有配合面的尺寸链均从同一基准出发。例如，轴孔配合件的“基准孔”通常定义为H（基孔制，孔公差带固定，轴公差带调整配合性质），所有相关轴的尺寸均以此孔为参照；若采用基轴制（轴公差带固定，孔公差带调整），则需在技术要求中说明。

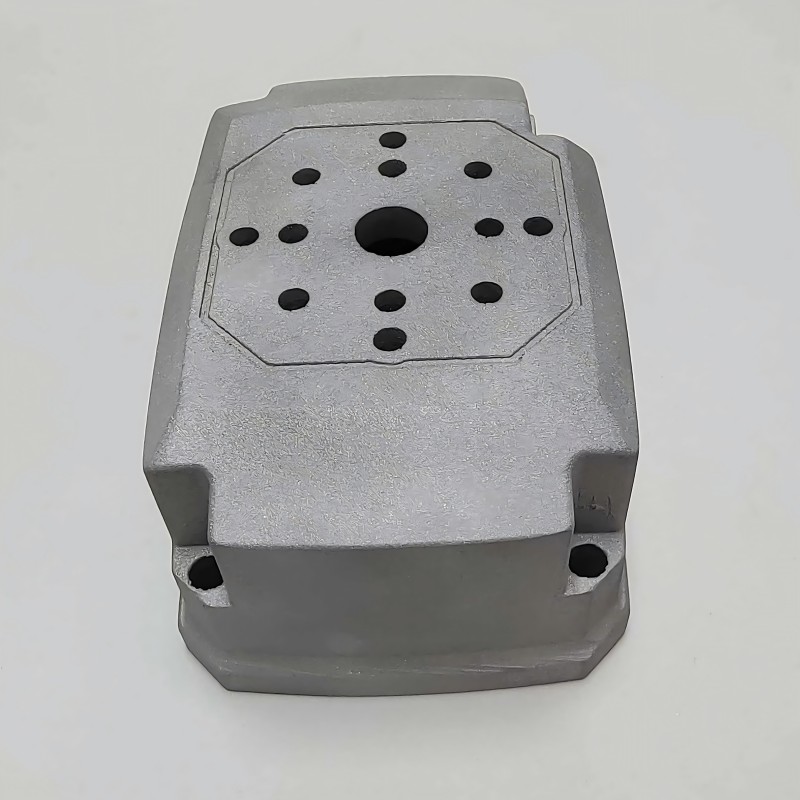

典型案例：某客户提交的齿轮箱图纸未标注基准面，导致加工厂将箱体底面与侧面分别作为基准，最终齿轮轴安装后偏斜0.1mm，引发运行振动。后续修正时，明确以箱体底面为“主基准”（A），侧面为“辅助基准”（B），所有孔位尺寸均基于此坐标系标注，装配一次合格率从60%提升至98%。

四、表面粗糙度与形位公差：从“微观精度”到功能耐久性

除了尺寸公差，配合件的“表面质量”和“形状/位置精度”同样是关键——它们直接影响摩擦系数、密封性、耐磨性甚至疲劳寿命。

表面粗糙度（Ra值）：指加工后表面微观不平度的平均高度，单位为微米（μm）。常见要求：

滑动配合面（如导轨、活塞）：Ra≤0.8μm（高光洁度，减少摩擦）；
一般接触面（如螺栓安装孔）：Ra≤3.2μm（平衡成本与功能）；
非配合密封面（如外壳外壁）：Ra≤6.3μm（仅需基础光整）。

形位公差：控制零件的实际形状与理论形状的偏差（如直线度、圆度、圆柱度），以及零件间的位置关系（如同轴度、垂直度、平行度）。例如：

轴类零件的圆柱度公差需≤0.005mm（保证与孔的均匀接触）；

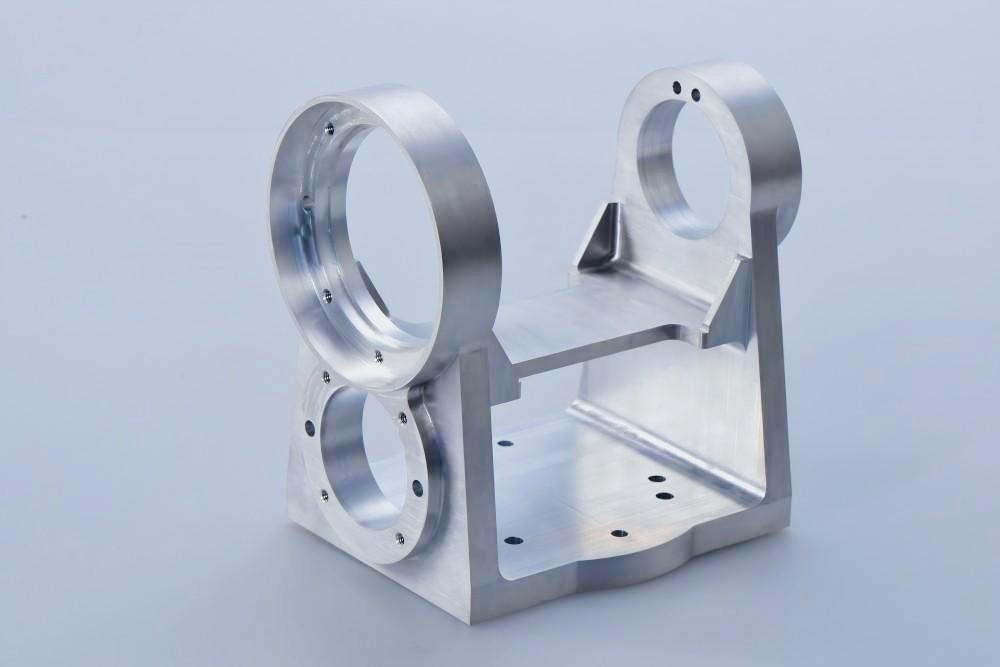

孔系的同轴度公差需≤0.01mm（多孔需共轴线，如发动机缸体主轴承孔）；
垂直度公差（如安装面的垂直度≤0.02mm/m）影响装配后的角度精度。

技术提示：表面粗糙度与形位公差需在图纸中用专用符号标注（如Ra用“√”加数值，同轴度用“◎”加公差值），并与尺寸公差形成互补——例如，高精度配合面（如H7/g6）通常要求Ra≤0.4μm，以确保间隙均匀。

五、材料与热处理标注：从“原材料”到最终性能的闭环

配合件的最终功能不仅取决于加工精度，还与材料特性及热处理状态密切相关。图纸中需明确标注：

材料类型：需注明具体牌号（如铝合金6061-T6、不锈钢304、钛合金TC4），避免仅写“铝合金”“不锈钢”等模糊描述（不同牌号的强度、加工性差异极大）。
热处理要求：针对需要提升硬度、耐磨性或抗疲劳性的零件（如齿轮、轴类），需标注热处理工艺及目标参数（如“淬火回火HRC45-50”“氮化处理HV900”）。例如，汽车变速箱同步齿环通常要求20CrMnTi材料+渗碳淬火（表面硬度HRC60，芯部HRC30），以保证耐磨性与韧性平衡。
表面处理补充：若涉及防腐、导电或装饰需求（如阳极氧化、电镀、喷塑），也需在图纸中单独说明（如“表面镀镍厚度≥5μm”）。

客户注意：钜亮五金等专业厂商可根据材料特性优化加工参数（如钛合金需低转速高进给，铝合金需避免粘刀），但前提是图纸中明确材料与热处理要求——若仅标注“不锈钢”，厂商可能默认304而非更耐腐蚀的316L，导致最终性能不符预期。

结语：专业图纸是高效生产的第一道保险

对于精密配合件而言，图纸不仅是“加工说明书”，更是“功能实现蓝图”。掌握上述五大基础要点（配合类型定义、公差精度匹配、基准体系统一、微观质量控制、材料热处理规范），能够帮助客户更精准地传达需求，减少与加工厂的沟通成本，避免因图纸问题导致的返工或报废。

选择如钜亮五金这类具备五轴数控加工能力、全工艺链整合及国际认证（如ISO 9001/IATF 16949）的供应商，不仅能确保复杂配合件的加工精度（±0.001mm级），更能通过前置工程支持（如DFM可制造性分析）帮助客户优化图纸设计，从源头提升产品可靠性与生产效率。

常见问题解答（FAQ）

Q1：配合件图纸必须用三维模型吗？二维图纸还适用吗？
A：均可，但需满足核心信息完整。三维模型（如STEP/IGES格式）能直观展示配合关系，适合复杂结构；二维图纸（含尺寸、公差、基准标注）仍是行业标准，尤其对传统制造领域。关键是要包含配合面的尺寸公差、基准符号、表面粗糙度及技术要求（如热处理）。

Q2：如果我不懂公差配合，如何确定合适的间隙或过盈量？
A：可提供功能需求（如“需要轻松旋转”“需固定不松动”），由加工厂工程师协助推荐标准配合（如H7/g6对应间隙配合，H7/k6对应过渡配合）。钜亮五金等技术型厂商通常提供“设计-加工”协同服务，可基于应用场景反向推导合理公差。

Q3：为什么同样的尺寸要求，不同供应商的报价差异很大？
A：核心差异在于精度等级与加工工艺。例如，±0.01mm的公差可能通过普通三轴铣削实现（成本低），但±0.001mm可能需要五轴联动+慢走丝线切割（成本高）。此外，特殊材料（如钛合金）或表面处理（如PVD镀膜）也会显著影响报价。建议明确需求后再比价，避免单纯追求低价导致质量风险。

Q4：图纸标注“Φ20H7”是什么意思？需要额外说明公差值吗？
A：“Φ20H7”是基孔制配合的标注方式——Φ20为基本尺寸，H7为孔的公差带代号（H表示基准孔，7为IT7级精度）。根据国际标准（如ISO 286），Φ20H7的公差值为+0.021mm（即孔的实际尺寸可在Φ20.000~Φ20.021mm范围内）。专业工程师能看懂此类符号，但若面向非专业客户，建议在图纸备注栏标注具体公差范围（如“Φ20H7（+0.021/0）”），避免误解。

Q5：钜亮五金对配合件图纸的特殊要求有哪些？
A：钜亮五金建议客户提供包含以下内容的图纸：① 所有配合面的尺寸公差（优先标注公差带代号或具体数值）；② 明确的基准符号（如A/B/C）及基准面说明；③ 表面粗糙度要求（如Ra≤0.8）；④ 材料牌号及热处理状态（如“铝合金6061-T6+阳极氧化”）；⑤ 特殊功能需求（如“需耐高温200℃”“需防磁”）。完整清晰的图纸可大幅提升加工效率与一次合格率。
