数控车床加工箭头怎么调？3步精准校正，新手必看！

在精密零件加工领域，数控车床是实现高精度、高效率生产不可或缺的核心设备。无论是轴类、盘套类还是复杂的回转体零件，其加工质量都直接取决于机床的精度与稳定性。其中，一个看似基础却至关重要的操作——数控车床加工箭头的调整与校正，常常是新手操作员乃至部分经验者容易忽视或操作不当的环节。这个“箭头”通常指的是机床坐标系的方向指示、刀尖方位设定或是对刀基准的视觉/程序参考。精准校正它，是确保加工尺寸准确、避免撞刀、提升效率的第一步。

本文将深入浅出地解析数控车床“箭头”校正的核心逻辑，并提供一套清晰、可操作的三步精准校正法，帮助您夯实基础，迈向精湛技艺。

理解“箭头”背后的核心：坐标系与对刀

在讨论“怎么调”之前，必须先理解“调什么”。数控车床上的“箭头”概念，通常关联以下两个核心：

机床坐标系与工件坐标系：机床本身有一个固定的机械坐标系（通常是机床原点）。而为方便编程和加工，我们需要在工作上建立一个工件坐标系（如G54）。调整“箭头”，本质上是确保刀具的运动轨迹与程序设定的工件坐标系完全吻合。
刀尖方位与对刀点：对于车床，尤其是使用刀尖圆弧半径补偿（G41/G42）时，刀尖的准确位置（刀尖方位号）必须被系统精确识别。此外，对刀时设定的基准点（通常为试切外圆或端面后测量的点），就是程序“箭头”指向的起始位置。

如果这些基准存在偏差，“箭头”所指的方向或位置就会错误，导致加工出的零件尺寸超差、形状失真，甚至发生严重的设备碰撞事故。

三步精准校正法：从原理到实践

以下校正流程适用于大多数常见的数控车床系统（如FANUC、西门子、广数等），请在实际操作前务必阅读机床说明书，并在安全状态下进行。

第一步：前期准备与基准回归

这一步是校正的基石，目的是建立一个干净、准确的起始点。

安全确认：确保机床处于安全状态，主轴停止，各轴移动速度调至低速档。
机械回零（返回参考点）：执行各轴（通常是X轴和Z轴）的参考点返回操作。这是消除累计误差、建立机床坐标系绝对基准的关键步骤。只有当机床坐标系被准确建立后，后续对刀才有意义。
清洁与安装：彻底清洁主轴卡盘和工件安装面，确保工件装夹牢固、无杂质。
清洁刀架，确保刀具安装到位，锁紧可靠。特别是刀尖，应检查有无磨损或崩缺。

选择基准刀具：通常将第一把刀（例如外圆粗车刀）设为基准刀。后续其他刀具的坐标都以此刀为参照进行设置。

第二步：核心对刀与坐标设定

这是调整“箭头”位置（即工件坐标系原点）的核心环节。

手动试切端面（设定Z轴原点）：

手动模式下，使用基准刀具轻轻车削工件端面（注意只需车平即可，不要车削过多）。
车平后，刀具沿X方向退出，Z轴保持不动。
进入刀补或坐标系设定界面（如FANUC系统的“OFFSET/SETTING” -> “坐标系”）。
在对应的工件坐标系（如G54）的Z坐标值输入框中，输入 “Z0” ，然后按【测量】键。系统会自动计算出当前刀尖位置为Z轴零点。

手动试切外圆（设定X轴原点）：

用同一把基准刀具，手动车削一小段工件外圆。
车削后，刀具沿Z方向退出，X轴保持不动。主轴停转。
用外径千分尺精确测量刚才车削处的直径值（假设测量值为Φ20.05mm）。
进入坐标系设定界面，在对应坐标系（如G54）的X坐标值输入框中，输入 “X20.05” ，然后按【测量】键。系统会将当前刀尖中心位置设定为X轴直径零点。

至此，工件坐标系（G54）的原点已经建立完成。程序中的“箭头”（编程原点）就精准地指向了您刚才设定的端面中心点。

设置其他刀具的刀补：换第二把刀（如精车刀或切槽刀），用同样方法试切端面和外圆（或使用对刀仪）。
此时，不要再去修改G54的坐标系，而是将测量得到的差值，输入到对应刀具号的“形状”补偿值中。系统会自动计算每把刀相对于基准刀的偏移。

第三步：验证与微调

校正完成后，必须进行验证，确保万无一失。

程序空运行验证：

编写一个简单的测试程序（例如车一个台阶轴），在机床上启用空运行和单段模式。
观察刀具路径是否与预期完全一致，特别注意起刀点和退刀点，检查是否有碰撞风险。
可以抬高Z轴安全高度后，观察X轴的运动是否关于中心对称。

试切材料验证：

在确保安全的前提下，进行实际试切。可以先在毛坯多余部分或试料上运行程序。
加工完成后，使用精密量具（卡尺、千分尺）严格检测关键尺寸。
如果尺寸存在系统性偏差（如所有外径都大0.02mm），则无需重新对刀，只需在刀补的“磨耗”值中进行微调补偿（如X向输入-0.02）。这正是数控加工的灵活之处。

结论

数控车床加工“箭头”的调整，绝非一个简单的旋钮操作，而是一套严谨的、基于坐标系建立的标准化流程。“三步精准校正法”——从基准回归、到精确对刀设坐标、再到严格验证微调——环环相扣，将抽象的程序坐标与现实的刀具位置精准绑定。

对于制造企业而言，拥有操作规范、技术精湛的团队是保障生产质量的基础。而对于需要外包精密车削加工服务的客户来说，选择一家在设备、工艺和质量管理体系上都足够扎实的合作伙伴，则能从根本上避免因“基础操作不当”带来的风险。

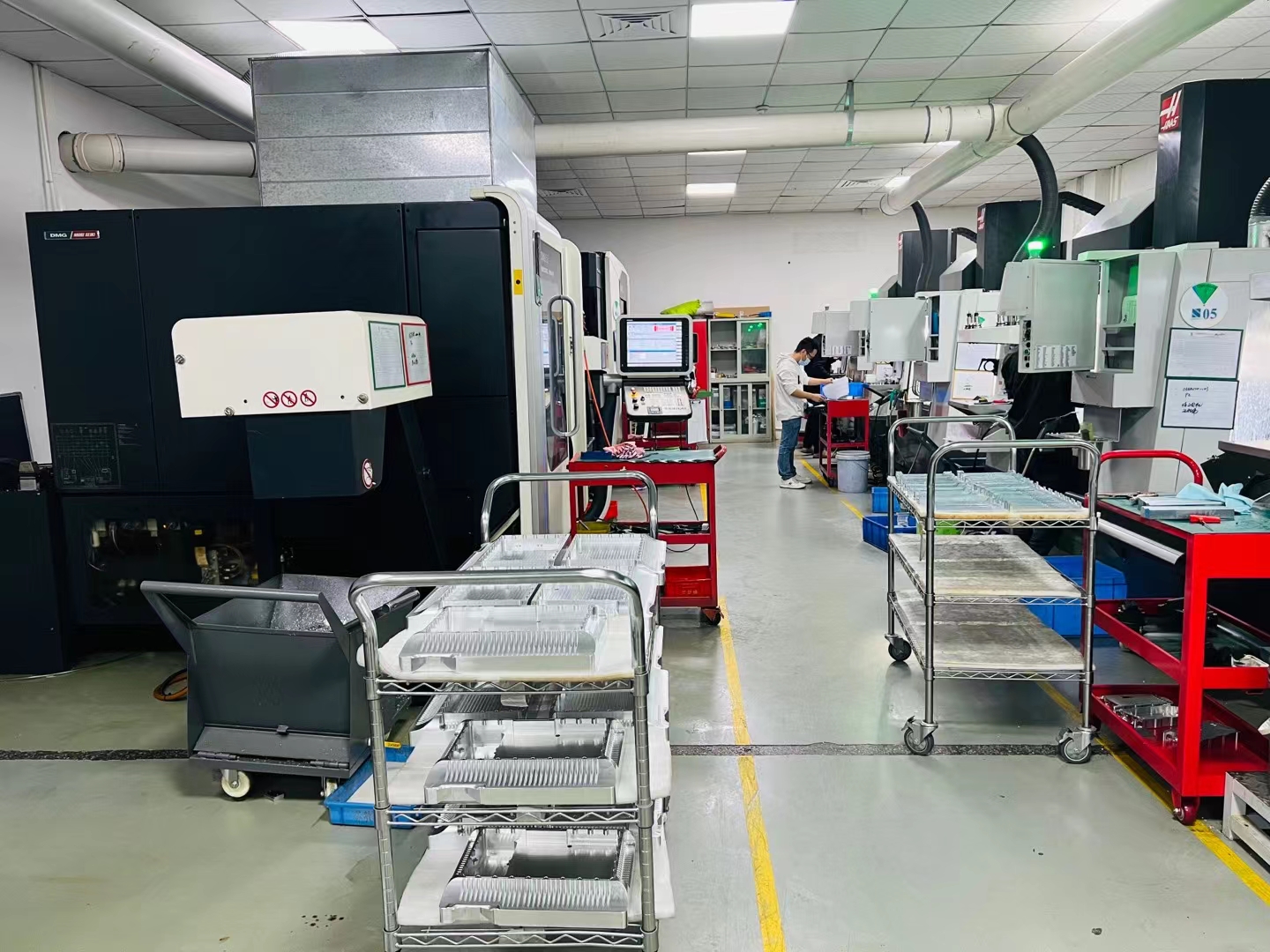

以东莞市钜亮五金科技有限公司为例，作为一家通过IATF 16949（汽车）、ISO 13485（医疗）等顶级行业认证的精密制造企业，其数控车削车间不仅配备高精度的走芯机、车铣复合中心等先进设备，更严格执行标准化的作业流程（SOP）。从刀具管理、对刀操作到首件检验，每一环节都有章可循、有据可查。这种体系化的能力，确保了无论是简单的轴套还是复杂的医疗植入物车削件，其加工基准“箭头”始终精准无误，从而为客户带来尺寸稳定、交付可靠的高品质零件。这背后体现的，正是从“会操作”到“精管理”的制造业核心竞争力的跃迁。

常见问题解答（FAQ）

Q1：对刀时，输入X值为什么要输入直径值？ A：这是因为数控车床默认采用直径编程。您试切后测量的是圆的直径，系统需要知道当前刀尖位置距离旋转中心（轴线）的半径值，但通过输入直径值，系统会自动除以2来计算半径，从而确定X轴原点位置。

Q2：如果对刀时不小心切多了，导致设定的原点不准，怎么办？ A：最稳妥的方法是重新开始。更换新的试切工件或找到未切削的基准面，从第一步“清洁安装”开始重新执行对刀流程。切勿在错误的基础上进行补偿，容易导致逻辑混乱和后续错误。

Q3：使用多把刀时，每把刀都必须试切端面和外圆吗？ A：不一定。基准刀必须完整试切以建立坐标系（G54）。对于后续刀具，通常只需试切端面（设定Z向刀补），其X向刀补可以通过对刀仪测量或触碰已由基准刀加工出的已知外圆来设定，效率更高且不损伤工件。

Q4：为什么空运行没问题，但实际加工出来的尺寸还是有偏差？ A：空运行只验证路径，不验证切削力带来的影响。实际偏差可能源于：刀具磨损、机床热变形、工件刚性不足让刀、切削参数不当等。此时应通过测量后，在相应刀具的“磨耗”补偿值中进行微调。

Q5：对于像钜亮五金这样拥有大量认证的厂家，对刀这类基础操作有何特别之处？ A：在高端制造领域，对刀不仅是操作，更是受控的工艺参数。这类企业会：

标准化：有书面化的对刀作业指导书。
工具化：广泛使用高精度对刀仪，减少人为误差，数据直接输入系统。
可追溯：关键零件的首件对刀数据会记录并保存，作为质量追溯的一部分。
环境控制：在恒温车间进行高精度加工，减少热胀冷缩对基准的影响。这些体系化的措施，共同保障了批量生产中长期稳定的精度。
